Kako odabrati pouzdanu tvornicu Keystone utičnica i patch panela

Pouzdana tvornica komponenti strukturnog kabliranja može se potvrditi na tri načina: ona proizvodi cijelu obitelj proizvoda u kući, od utikača bez alata i keystone utičnica do patch panela i prednjih ploča, posjeduje priznate certifikate kao što su UL, CE, RoHS i ISO9001, i može pokazati sljedivu evidenciju kvalitete za svaku proizvodnu seriju. Kupci koji provjeravaju ove tri točke prije naručivanja izbjegavaju većinu problema s nabavom izvora koji se mogu vidjeti kod nabave mrežnih kablova, uključujući nedosljedne dimenzije priključka, nestabilnu kontaktnu ploču i neusklađeno kodiranje boja između dodataka.

Proizvodnja utikača bez alata, oklopljenog RJ45 utikača i RJ45 konektora

Tvornica utikača bez alata izrađuje RJ45 konektore koji završavaju na kabelu bez alata za stezanje, koristeći mehanizam za zaključavanje s oprugom ili vijkom umjesto noževa za bušenje koji se nalaze na tradicionalnoj tvorničkoj liniji konektora RJ45. Ovo je važno za instalatere jer standardni crimp utikač uvelike ovisi o kalibraciji alata, dok konektor bez alata održava završetak dosljednim od tehničara do tehničara na licu mjesta.

Oplata kontakta

Pouzdane tvornice konektora bez alata koriste pozlatu na kontaktnim iglama, obično u rasponu od 15 do 50 mikro-inča, kako bi se oduprle oksidaciji i održale stabilnim unesene gubitke tijekom ponovljenih ciklusa spajanja.

Zaštićene verzije

Oklopljena tvornica utikača RJ45 bez alata dodaje metalnu školjku i stazu odvodne žice oko kontaktnog bloka, što je potrebno svugdje gdje se kablovi nalaze u blizini motora, rasvjetnih balasta ili industrijskih energetskih vodova koji generiraju EMI.

Tolerancija stanovanja

Tolerancija injekcijskog prešanja na kućištu utikača kontrolira koliko čvrsto zasun klikne u trapezoidnu utičnicu ili priključak ploče za spajanje, što je jednostavan način za procjenu kvalitete alata tijekom tvorničke revizije.

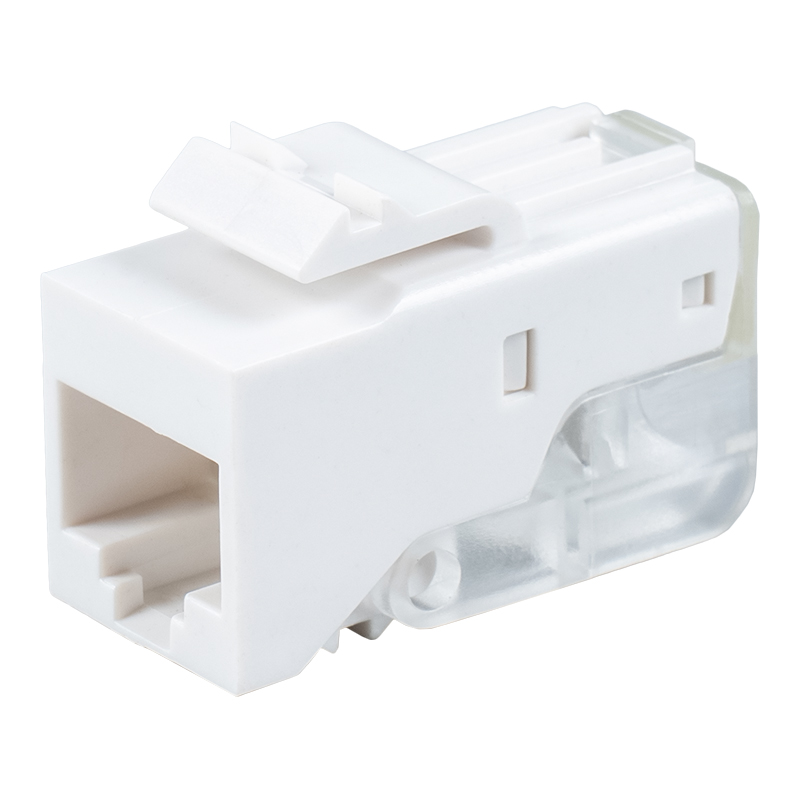

Opcije Keystone Jack, Modular Jack i Keystone Jack od 90 stupnjeva

Tvornica keystone utičnica i modularna tvornica utičnica zapravo opisuju istu obitelj proizvoda, budući da je faktor forme keystone modularni umetak koji se postavlja na prednju ploču ili patch panel. Glavna dizajnerska odluka s kojom se kupci suočavaju je između ravne ulazne utičnice i trapezoidne utičnice od 90 stupnjeva, koja usmjerava kabel bočno za instalacije gdje je dubina zida ili ormara ograničena.

Značajka	Standardni Keystone Jack	Keystone Jack od 90 stupnjeva
Smjer izlaza kabela	Ravna leđa	Bočno pod kutom
Najbolje odgovara	Otvorene patch ploče, standardne zidne kutije	Kutije s plitkim dnom, prednje ploče niskog profila
Metoda raskida	180 stupnjeva IDC punch down	180 stupnjeva IDC punch down
Tipični ocijenjeni ciklusi parenja	750 ciklusa po TIA-568 referenci	750 ciklusa po TIA-568 referenci

Prilikom revizije tvornice keystone dizalica, zatražite ocjenu plamena smole za kućište. Plastika s ocjenom UL94V-0 osnovna je vrijednost koju zahtijeva većina specifikacija podatkovnih centara i trebala bi biti dosljedna u verzijama ravne i 90 stupnjeva trapezoidne utičnice.

Mogućnost proizvodnje patch panela i prednje ploče

Tvornici patch panela potrebne su linije za utiskivanje metala i praškasto premazivanje za proizvodnju konzistentnih okvira s 24 priključka i 48 otvora, budući da iskrivljena ili pogrešno poravnata ploča smanjuje razmak otvora preko cijelog stalka. Tvornica prednjih ploča radi u manjem opsegu, ali još uvijek treba konzistentnost kalupa, jer prednja ploča koja nije u ravnini sa zidom jedna je od najčešćih pritužbi instalatera.

Kupci koji nabavljaju oba proizvoda od jednog dobavljača imaju koristi od usklađenih otvora, budući da je zajamčeno da Keystone utičnica iz iste tvornice uskoči u njegovu patch ploču i prednju ploču bez sekundarnog adaptera.

24 / 48

Broj priključaka za uobičajenu patch ploču

1 do 6

Priključci po dizajnu prednje ploče

1U / 2U

Standardne visine panela regala

Asortiman proizvoda za osnovno strukturno kabliranje

Obitelji proizvoda koje se spominju u ovom vodiču proizvode se zajedno u jednoj proizvodnoj etaži, što održava dimenzije ulaza, oplatu i boje kućišta dosljednima u cijeloj instalaciji.

Utikač bez alata

Keystone Jack

Prednja ploča

Patch Panel

Upravitelj kabela

Upravljanje kabelima, kutija za ugradnju, donja kutija i dodaci inline spojnice

Osim samog konektora i utičnice, kompletna narudžba kabliranja obično uključuje nekoliko kategorija dodataka koje jedna tvornica za upravljanje kabelima može isporučiti zajedno.

Upravitelj kabela
Horizontalni i okomiti upravljači kabelima održavaju patch kabele organiziranima iznad i ispod patch panela, smanjujući opterećenje na završenim priključcima i čineći kasnije pomake ili promjene mnogo bržim za praćenje.
Montažna kutija
Tvornica montažnih kutija proizvodi površinske kutije koje drže prednju ploču na suhozidu ili betonu gdje nema šupljina u zidu, što je uobičajeno u projektima rekonstrukcije i industrijskim zgradama.
Donja kutija
Donja kutija je uvučeno kućište postavljeno u zid prije završne obrade, a tvornica donje kutije treba svoju veličinu otvora uskladiti s rasponom prednjih ploča s kojima će biti uparena.
Inline spojnica
Tvornica inline spojnica proizvodi male bačvaste konektore koji se koriste za spajanje dvaju kabelskih traka od kraja do kraja, što je često praktičnije od provlačenja kabela kroz dovršeni zid ili strop.

IP68

Tvornica IP68 konektora za vanjsku i industrijsku primjenu

Tvornica IP68 konektora izrađuje zatvorene varijante iste obitelji keystone utičnica i utikača za upotrebu izvan ovojnice zgrade. Prema IEC 60529, ocjena IP68 znači da je kućište potpuno nepropusno za prašinu i da ostaje zaštićeno od kontinuiranog uranjanja u vodu dublje od jednog metra, što je mjerilo za vanjske CCTV mreže, industrijske automatizirane linije i krovnu bežičnu opremu.

Budući da brtva za brtvljenje povećava debljinu oko tijela konektora, tvornica IP68 konektora trebala bi potvrditi da proizvod još uvijek odgovara standardnim prednjim pločama i donjim kutijama ili uz njega dostaviti odgovarajuće vanjsko kućište.

Referenca propusnosti po kategorijama kabela

Keystone utičnice i patch paneli ocijenjeni su tako da odgovaraju kategoriji bakrenih kablova koje završavaju. Donji grafikon prikazuje certificiranu propusnost za svaku kategoriju kako je definirano u referentnoj dokumentaciji TIA-568, što je brojka koju bi tvornica trebala moći navesti za bilo koju utičnicu ili ploču u svom katalogu.

100 MHz Cat5e

250 MHz Mačka6

500 MHz Mačka6A

600 MHz Mačka7

2000 MHz Mačka8

Gdje se nalaze kontrolne točke kontrole kvalitete u proizvodnji

Tvornice strukturnog kabliranja obično šire inspekciju u četiri faze umjesto da se oslanjaju na jednu završnu provjeru. Inspekcija sirovina provjerava šarže bakra i smole, testiranje u procesu provjerava točnost probijanja IDC-a i debljinu oplate tijekom rada, testiranje prije otpreme pokriva mapu žice i gubitak umetanja na gotovim jedinicama, a provjera pakiranja potvrđuje označavanje i broj priključaka prije nego što se karton zapečati.

Inspekcija sirovina, 20 posto

Testiranje u procesu, 35 posto

Testiranje prije otpreme, 30 posto

Provjera pakiranja, 15 posto

4 faze

Kontrolni popis za procjenu tvornice prije naručivanja

Preklapanje asortimana proizvoda. Potvrdite da tvornica proizvodi utikače bez alata, keystone utičnice, patch panele i prednje ploče u kući umjesto da ih prodaje od zasebnih dobavljača.
Certifikacijski set. Zatražite trenutne UL, CE, RoHS, CSA i ISO9001 dokumente i usporedite brojeve certifikata s bazom podataka tijela koje ih izdaje.
Ispitivanje uzorka. Zatražite mapu žica i izvješće o gubicima umetanja na maloj seriji uzoraka prije nego što se obvežete na narudžbu spremnika.
Pribor matching. Provjerite odgovaraju li montažne kutije, donje kutije i inline spojnice iz iste tvornice prednjim pločama i utičnicama u istom katalogu.
Mogućnosti za vanjsku upotrebu. Ako je bilo koji dio projekta vanjski, potvrdite da su konektor i kućište s oznakom IP68 dostupni iz iste proizvodne linije.

Nabavka keystone utičnica, patch panela, utikača bez alata i njihovih dodataka iz jedne tvornice smanjuje rizik od neusklađenosti dimenzija i daje jedinstvenu točku kontakta za zapise certifikacije i izvješća o testiranju. Pregledavanje gornjeg popisa za provjeru tijekom tvorničke revizije praktičan je način da se potvrdi da dobavljač može podržati projekt od prvog uzorka do proizvodnje pune ambalaže.
