Kako postaviti prednje ploče u ravninu sa zidom

Izravan odgovor

Prednja ploča stoji u ravnini sa zidom kada su tri stvari poredane: ploča odgovara standardu kutije za ugradnju (tip 86, tip 120 ili tip 80), kutija je uvučena ili površinski montirana na odgovarajućoj dubini, a četiri kutna vijka su zategnuta ravnomjerno, a ne u jednom kutu prvo. Većina praznina dolazi zbog neusklađene veličine kutije ili neravne zidne površine, a ne zbog neispravne ploče.

Zašto prednje ploče uopće ne stoje u ravnini

Klimava ili razmaknuta prednja ploča gotovo nikada nije slučajan nedostatak. U terenskim izvješćima instalatera uvijek se iznova ponavlja ista šačica uzroka:

Pogrešan standard kutije. Ploča tipa 86 postavljena na kutiju tipa 120 (ili obrnuto) ostavlja vidljive praznine na dvije strane jer razmak između vijaka nije usklađen.
Neravna žbuka ili suhozid. Zid koji nije savršeno ravan gura jedan rub ploče prema van dok suprotni rub čvrsto stoji.
Prenatrpan kabel unutar kutije. Previše labavosti iza ploče gura je naprijed poput opruge, posebno s priloženim Keystone modulima.
Vijci s križnim navojem ili previše zategnuti. Vijak zabijen pod kutom iskrivljuje tanku ABS ili metalnu ljusku prije nego što dosegne zid.
Kutija postavljena preduboko ili preplitko. Ako donja kutija leži više od 2-3 mm ispod gotove površine zida, ploča nema ništa čvrsto na što bi se naslonila.

Uskladite zidni standard prije nego kupite tanjur

Ugradnja u ravninu počinje prije ugradnje, u fazi kupnje. Tri najčešća regionalna standarda zidnih kutija nisu međusobno zamjenjiva, a njihovo miješanje najveći je pojedinačni uzrok lošeg pristajanja prema navodima izvođača radova koji dolaze iz tvornice prednjih ploča.

Standardno	Tipična veličina	Zajednička regija	Fit Notes
86-vrsta	86 mm x 86 mm	Kina, veći dio Azije	Središta vijaka razmaknuta 60 mm; najčešći stambeni i uredski standard
120-vrsta	120 mm x 74 mm	Neka komercijalna opremanja	Širi otisak, potrebna mu je odgovarajuća donja kutija ili će se ljuljati na kraćoj strani
80-vrsta	80 mm x 80 mm	Stariji objekti, adaptacije	Nešto manji izrez; provjerite prije zamjene postojeće ploče

Ako projekt kombinira nekoliko godina građenja, isplati se surađivati s dobavljačem koji skladišti i tvorničku liniju montažnih kutija i tvorničku liniju donjih kutija jednu pored druge, tako da se hardver tipa 86 i 120 može uskladiti s ispravnom pločom bez nagađanja.

Korak po korak: Doista ravnomjerno pristajanje

Prvo provjerite dubinu okvira

Prednji rub donje kutije trebao bi biti u ravnini s površinom gotovog zida ili ne više od 1 mm iza nje. Ako je žbuka ili pločica dodana nakon postavljanja kutije, udubljenje je sada preduboko i ploča ga neće dosegnuti.

Podrežite i uredite opušteni kabel

Savijte višak kabela u labavu zavojnicu na stražnjoj strani kutije umjesto da ga ravno pritisnete iza modula. Čvrsto zbijena petlja iza Keystone Jacka gura cijelu ploču prema van u sredini.

Namjestite ploču rukom prije uvrtanja

Pritisnite sva četiri kuta odjednom. Ako se jedan kut podigne primjetno više od ostalih, kutija je ili iskrivljena ili nije postavljena ravno i kutiju treba ponovno podmetnuti prije nastavka.

Zategnite vijke u križnom uzorku

Okrenite svaki vijak dva do tri kruga, zatim pomaknite dijagonalno do suprotnog vijka, slično kao da zatežete kotač. To ravnomjerno povlači ploču prema dolje umjesto da je naginje prema onom vijku koji prvi uđe.

Zaustavite se na laganom, ne maksimalnom okretnom momentu

ABS prednje ploče obično trebaju samo 0,3-0,5 N.m okretnog momenta. Pretjerano zatezanje izvija središte ploče prema van, stvarajući točan razmak koji instalater pokušava ukloniti.

Koristan terenski test: nakon postavljanja noktom prijeđite oko sva četiri ruba ploče. Ako zapne za bilo koji rub, ta je strana iznad zida za otprilike 1 mm ili više i odgovarajući vijak treba još pola okretaja ili kutiju treba prilagoditi.

Rješavanje uobičajenih obrazaca praznina

Simptom	Vjerojatni uzrok i popravak
Razmak samo s jedne strane	Kutija nije postavljena ravno ili je površina zida neravna s te strane; upotrijebite malu podlošku iza kutije prije konačnog pričvršćivanja
Središte je izbočeno prema van	Previše labavosti kabela iza modula; uklonite i ponovno namotajte kabel labavije unutar kutije
Sva četiri ugla labava	Rupe za vijke uklonjene od pretjeranog zatezanja u prošlosti; zamijenite novom pločom umjesto da forsirate duže vijke
Ploča sveukupno stoji previše naprijed	Kutija je preplitko udubljena prije žbukanja; dodajte produžni prsten kutije ili odaberite dublju kutiju pri sljedećoj narudžbi
Pukotine se pojavljuju u blizini stupova vijaka	Vijci zategnuti iznad nazivne granice; prijeđite na ručni odvijač umjesto električnog odvijača za konačno okretanje

Serija proizvoda

Pravilno usklađeni spoj ploče i kutije najbrži je način za jamčenje rezultata ispiranja. Ploče i kutije u nastavku izrađene su prema zidnom standardu tipa 86 i 120 i nabavljaju se izravno iz vlastite tvornice prednjih ploča i tvornice kutija za ugradnju, tako da su razmak vijaka i dubina udubljenja dosljedni u cijeloj seriji.

Single-slot 86-type panel SW-4301AP-86-1P

Ploča tipa 86 s jednim utorom

Prednja ploča

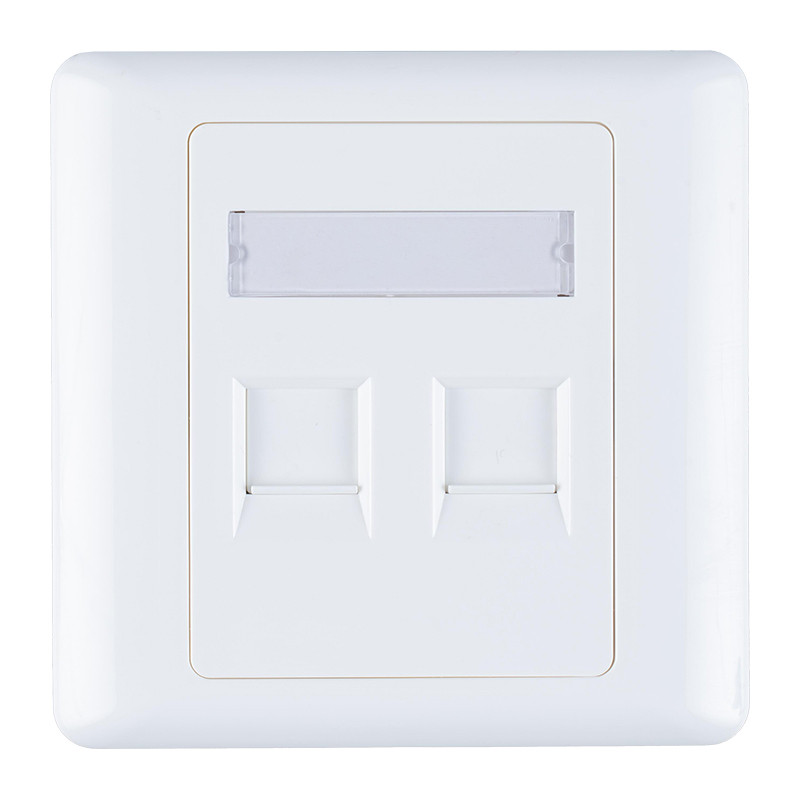

86-tip ploče s dva ulaza

Prednja ploča

86-type four-ports panel SW-4301AP-86-4P

Ploča s četiri priključka tipa 86

Prednja ploča

86-tip ploče s jednim priključkom

Prednja ploča

86/120 type bottom box SW-4027A-86 SW-4028A-120

Donja kutija tipa 86/120

Montažna kutija

Odabir prave dubine kutije za novogradnju

Na novogradnji se problem pristajanja može u potpunosti izbjeći odabirom ispravne kutije prije zatvaranja zida. Kutije kupljene u tvornici donjih kutija obično se nude u dvije klase dubine:

Dubina kutije	Najbolje za	Razmatranje u ravnini
Plitko (oko 35 mm)	Ploče s jednim ili dva priključka, pregrade od suhozida	Ostavlja malo prostora za labavi kabel, stoga neka petlje budu male kako biste spriječili ispupčenje
Duboko (45 mm ili više)	Ploče s četiri priključka, oklopljeni moduli, deblji snopovi kabela	Daje kabelu prostor za ravno sjedenje, smanjujući mogućnost ispupčenja središta

Instalateri koji uparuju ploče s tvorničkom linijom Keystone Jack također bi trebali potvrditi da modul potpuno uskoči u otvor ploče. Modul koji stoji iznad kućišta ploče čak 1-2 mm telegrafirat će kroz njega kao podignuti rub nakon što se vijci zategnu.

Kada pukotina znači da ploču treba zamijeniti

Nije svaka praznina pogreška instalacije. Zamijenite ploču umjesto da je ponovno postavite kada se pojavi bilo što od sljedećeg:

Vidljivo savijanje preko ravne površine, obično zbog izlaganja toplini ili greške u proizvodnji.
Pukotine na liniji kose zračeći iz bilo kojeg od četiri vijka.
Rupe za vijke koji se slobodno vrte čak i s novim vijkom, što ukazuje na ogoljene navoje.
Neusklađenost zidnih standarda to se ne može ispraviti bez zamjene ploče za onu koja odgovara instaliranoj kutiji.

Suradnja s dobavljačem koji također proizvodi tvorničke linije patch panela i tvorničkih linija za upravljanje kabelima pojednostavljuje zamjenu, budući da se isti uzorak vijaka tipa 86 ili 120 dosljedno koristi u obiteljima proizvoda ploča, patch panela i kabelskih upravitelja.

Često postavljana pitanja

Utječe li materijal ploče koliko je u ravnini s njom?

Da. Ploče od ABS plastike lagano se savijaju i lakše opraštaju male zidne nepravilnosti, dok su metalne ploče krute i jasno će pokazati razmak ako kutija ispod nije u ravnini.

Mogu li se podloške koristiti iza prednje ploče?

Tanka podloška iza jednog kuta kutije, prije nego što se ploča pričvrsti, prihvaćeno je rješenje za blago neravan zid. Podmetanje iza same ploče, nakon postavljanja, nije preporučljivo jer opterećuje stupove vijaka.

Je li praznina isti problem na zidovima od pločica kao i na suhozidu?

Instalacije pločica češće uzrokuju praznine zbog neusklađenosti dubine kutije, budući da same pločice mijenjaju gotovu debljinu stijenke nakon što je kutija izvorno postavljena, dok su problemi sa suhozidom češće povezani s izravnavanjem.
