Temeljna razlika između a patch panel a switch je da je patch panel pasivni fizički uređaj za povezivanje bez elektroničkih komponenti ili zahtjeva za napajanjem, koji se koristi samo za organiziranje i završetak kabliranja, dok je switch aktivni mrežni uređaj s ugrađenim čipovima za obradu koji prima, obrađuje i prosljeđuje pakete podataka. Ukratko, patch panel upravlja načinom na koji se kabeli usmjeravaju, dok preklopnik upravlja načinom na koji se prenose podaci. Oba se obično postavljaju zajedno, ali služe potpuno različitim svrhama i ne mogu zamijeniti jedan drugog.
| Vrsta uređaja | Patch panel je pasivan | Prekidač je aktivan i zahtijeva napajanje |
| Primarna funkcija | Organizacija i završetak kabela | Prosljeđivanje podataka i mrežna distribucija |
| Obrada podataka | Ne obrađuje nikakav signal | Obrađuje i prosljeđuje Ethernet okvire |
| Zajednički port se računa | Obično 24 ili 48 priključaka | Raspon od 8 do 48 priključaka |
| Raspon cijena | Općenito niske cijene, deseci dolara | Široko varira od početnika do poduzeća |
Kako radi patch panel
Patch panel u biti funkcionira kao čvorište kabela. U serverskoj sobi ili ormaru za ožičenje, mrežni kabeli koji prolaze iz zidnih utičnica kroz cijelu zgradu skupljaju se na stražnjoj strani patch panela, gdje se svaka žica završava na blokovima za bušenje pomoću alata za bušenje. Prednji dio ploče predstavlja standardne RJ45 priključke, koji se spajaju na priključke preklopnika pomoću kratkih spojnih kabela. Ovaj dizajn znači da ako zidna utičnica pokvari ili je treba prenamijeniti, tehničar samo treba pomaknuti spojni kabel na prednjoj strani ploče, bez ometanja trajnog kabliranja unutar zidova ili ispod poda.
Uobičajeni formati patch panela uključuju jedinice s 24 porta i 48 porta, dostupne u neoklopljenoj (UTP) i zaštićenoj (STP/FTP) verziji. Oklopljeni patch paneli češći su u industrijskim okruženjima ili područjima sa značajnim elektromagnetskim smetnjama, budući da oklop smanjuje preslušavanje i vanjski šum koji utječe na kvalitetu signala.
Kako prekidač radi
Switch je uređaj koji zapravo obavlja posao u mreži. Interno koristi preklopni čip (ASIC) koji čita MAC adresu svakog Ethernet okvira, gradi i održava tablicu MAC adresa i odlučuje na koji će port proslijediti svaki okvir. Gigabitni preklopnik s 8 priključaka obično ima propusnost stražnje ploče od oko 16 Gbps, što znači da svaki priključak može raditi pri full duplex 1000 Mbps bez zagušenja.
Prekidači također upravljaju naprednim funkcijama kao što su VLAN segmentacija, QoS prioritizacija i agregacija veza. Na primjer, u uredu s 50 osoba, administrator može smjestiti odjel financija na zaseban VLAN samo putem konfiguracije preklopnika, postižući mrežnu izolaciju bez ikakvog dodatnog kabliranja. Ova vrsta fleksibilnosti je nešto što patch panel jednostavno ne može pružiti.
Gdje se svaki uređaj nalazi u mreži
U tipičnoj zvjezdastoj topologiji, put signala općenito teče na sljedeći način: krajnji uređaj (računalo, pristupna točka, kamera) do zidne utičnice (prednja ploča) do horizontalnog kabliranja do patch panela do patch kabela za prebacivanje na uplink uređaj (usmjerivač ili glavni prekidač). Patch panel nalazi se između pasivnog sustava kabliranja i aktivne mrežne opreme, djelujući isključivo kao fizički most bez uloge donošenja odluka.
Razmotrite tvrtku srednje veličine s 200 mrežnih priključaka. Bez patch panela, tehničari bi morali priključiti 200 kabela izravno u priključke preklopnika, čineći rješavanje problema i zamjenu iznimno teškim kad god kabel zakaže. S instaliranom patch pločom, svi trajni kablovi završavaju na stražnjoj strani ploče, a kratki patch kabeli povezuju prednji dio ploče za preklopne priključke. Kada dođe do kvara, tehničar jednostavno zamijeni patch kabel ili testira jedan priključak, značajno poboljšavajući učinkovitost rješavanja problema.
Ključni kriteriji odabira
Prilikom odabira patch panela, prvo potvrdite da broj priključaka odgovara postojećem broju ispada mreže, ostavljajući međuspremnik od 10 do 20 posto za buduća proširenja. Kategorija kabela još je jedan ključni faktor, s Cat5e, Cat6 i Cat6A koji su danas najčešći standardi; Cat6A patch paneli podržavaju prijenos od 10 Gbps i dobro su prilagođeni za podatkovne centre ili okruženja s intenzivnom propusnošću. Stil montaže također je bitan, pri čemu su montaža u stalak (standardni stalak od 19 inča) i montaža na zid dvije najčešće opcije, a jedinice za montažu na zid preferiraju se u manjim ormarima za ožičenje radi uštede prostora.
Prilikom odabira preklopnika ključni čimbenici uključuju brzinu priključka (Fast Ethernet, Gigabit ili 10 Gigabit), PoE podršku za napajanje pristupnih točaka i IP kamera, mogućnost upravljanja (neupravljano, upravljano webom ili potpuno upravljano) i mogućnost slaganja. Prekidač s 24 priključka s podrškom za PoE obično može isporučiti do 30 W po priključku, što je dovoljno za napajanje većine bežičnih pristupnih točaka i mrežnih kamera.
Uobičajene pogreške i savjeti za održavanje
Uobičajena zabluda je da je skuplji patch panel automatski bolji. U stvarnosti, stvarna vrijednost patch panela proizlazi iz kvalitete i stabilnosti njegovog završetka i jasnoće oznake priključka, a ne iz vrhunske marke. Vrijedno je odabrati ploču koja se dobro slaže s dodacima za upravljanje kabelima i jasnim trakama za označavanje kako bi se pojednostavilo buduće održavanje.
Još jedna česta pogreška je pogrešno podudaranje kategorije patch panela i patch kabela. Ako je Cat6A patch panel uparen s Cat5e patch kabelima, performanse cijele veze padaju na Cat5e razine, stvarajući usko grlo. Iz tog razloga, preporuča se da cijela veza, uključujući trajno kabliranje, patch panel, patch kabele i priključke opreme, bude na standardu iste kategorije kako bi se u potpunosti ostvarila izvedba sustava kabliranja.

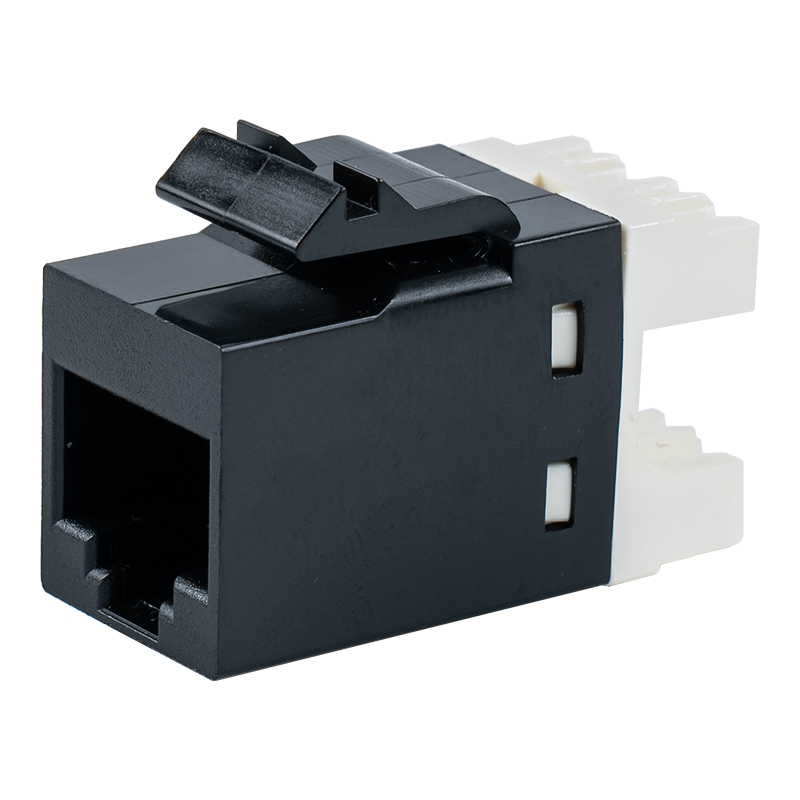

Za preklopnike, tekuće održavanje treba uključivati nadzor svjetla indikatora porta, redovito ažuriranje firmvera za zakrpu sigurnosnih ranjivosti i pažljivo planiranje VLAN-ova kako bi se izbjegle prevelike domene emitiranja koje mogu uzrokovati zagušenje mreže. Prilikom nabave kompatibilnih komponenti, patch panel stranica proizvoda nudi niz specifikacija za usporedbu, zajedno s drugim srodnim komponente mrežnog povezivanja kao što su keystone utičnice, prednje ploče i dodaci za upravljanje kabelima koji su često potrebni za kompletiranje potpuno strukturiranog sustava kabliranja.
Praktičan primjer
Zamislite mali ured s 30 radnih mjesta. Instalater kabliranja dodjeljuje dva mrežna prekida po radnoj stanici, ukupno 60 prekida. Dva patch panela s 24 priključka Cat6 (48 priključaka) plus jedan patch panel s 12 ulaza pokrivaju svih 60 priključaka. Na strani aktivne opreme, gigabitni preklopnik s 48 priključaka povezan je s dva panela s 24 priključka pomoću 48 kratkih spojnih kabela (0,5 do 1 metar), dok se preostalih 12 priključaka povezuje preko panela s 12 priključaka na zasebni preklopnik sa 16 priključaka koji služi za područje proširenja. Rezultat je čista, dobro označena instalacija gdje se svaki problem s mrežom radne stanice obično može izolirati i riješiti u roku od pet minuta provjerom ili zamjenom relevantnog patch kabela.
Zaključak
Iako se patch paneli i prekidači često nalaze u istom stalku za opremu, njihove su uloge bitno različite. Patch panel je pasivno fizičko čvorište veze odgovorno za organiziranje i završetak kabliranja, dok je preklopnik aktivni uređaj za obradu podataka odgovoran za temeljnu funkciju prosljeđivanja mrežnog prometa. Razumijevanje ove razlike pomaže u donošenju informiranih izbora opreme i raspodjeli proračuna tijekom planiranja mreže, izbjegavajući uobičajene zamke prekomjernog ulaganja u aktivnu opremu uz zanemarivanje infrastrukture kabliranja, ili obrnuto. Stabilna i učinkovita mreža u konačnici ovisi o zajedničkom radu obje komponente.
